Test di Disegno e Rappresentazione

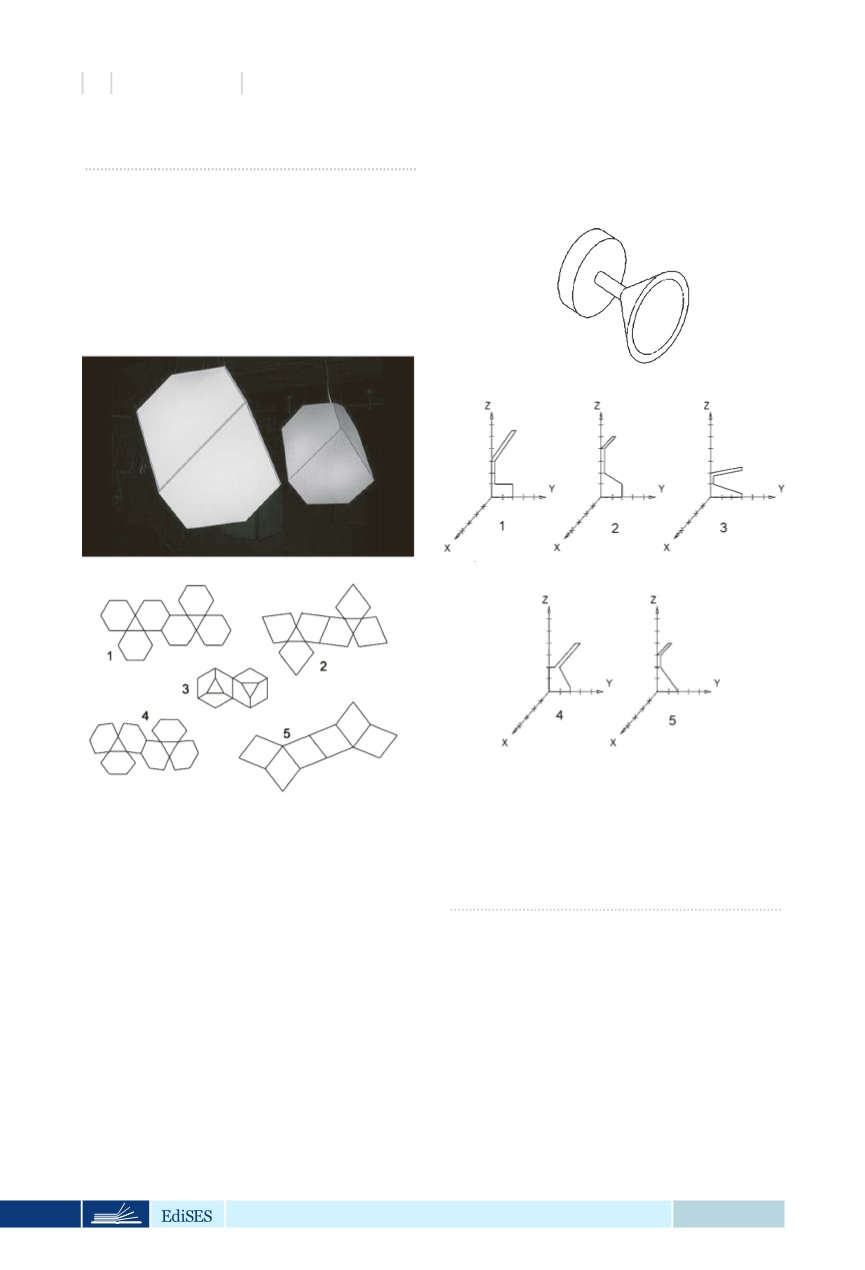

52) La foto mostra la lampada Melan-
colía di Santa&Cole (2005), ispirata alla
celebre incisione di Dürer del 1514, che
propone la geometria di un poliedro.
Quale delle cinque figure numerate co-
stituisce il corretto sviluppo geometrico
del paralume della lampada?
A. Figura 3
B. Figura 5
C. Figura 4
D. Figura 2
E. Figura 1
53) Indicare qual è il profilo, disegnato
sul piano YZ, che per rotazione attorno
all’asse Z determina l’oggetto rappre-
sentato in assonometria.
A. Figura 3
B. Figura 5
C. Figura 4
D. Figura 1
E. Figura 2
54) Indicare quale dei solidi visti lateral-
mente nella figura in basso genera l’om-
bra rappresentata nella figura in alto.
L’ombra è generata da una sorgente
luminosa posta all’infinito e orientata
secondo la direzione indicata dalla frec-
cia.
