PARTE QUARTA
DISEGNO E RAPPRESENTAZIONE
CAPITOLO
2
Problemi grafici fondamentali

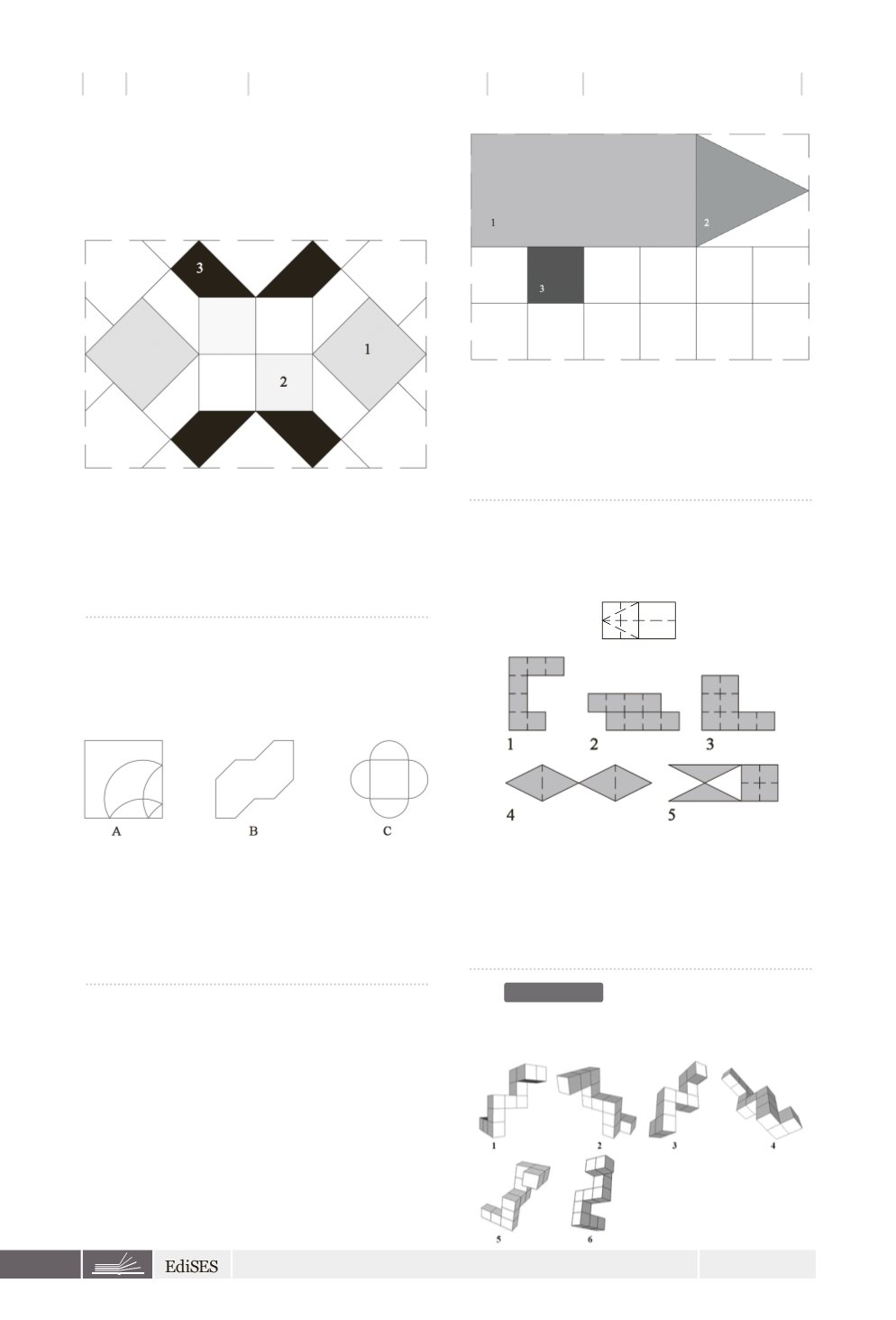

36) Indicare qual è il tipo di rapporto
esistente tra le tre figure piane 1, 2 e 3
che compongono l’orditura rappresen-
tata nel disegno:
A. 1, 1/2, 3/8
B. 2, 1, 1/12
C. 1, 1/2, 1/8
D. 1, 1/2, 5/8
E. 2, 1, 1/3
37) Indicare quale delle seguenti figu-
re può essere utilizzata per la realizza-
zione di una pavimentazione ricopren-
done completamente la superficie.
A. A
B. A, B
C. B e C
D. B
E. C
38) Indicare qual è il tipo di rapporto
esistente tra le tre figure piane 1, 2 e 3
che compongono l’orditura rappresen-
tata nel disegno che segue:
A. 2, 1, 1/3
B. 1, 1/3, 1/6
C. 2, 1/3, 1/6
D. 1, 2, 1/2
E. 1, 1/4, 1/8
39) Indicare quale delle figure piane,
numerate da 1 a 5, non è equivalente
alla figura geometrica assegnata:
A. 2
B. 3
C. 4
D. 1
E. 5
40)
ARCH • 2015
Due tra le seguenti for-
me NON sono identiche alle altre quat-
tro. Quali?
